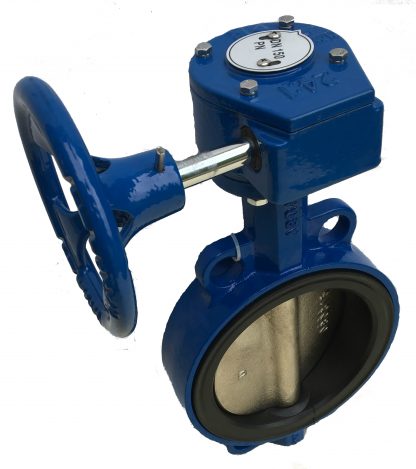

Затвор поворотный ABRA BUV-VF826D Ду40 Ру16 EPDM с редуктором

Затвор поворотный ABRA BUV-VF826D Ду40 Ру16 EPDM с редуктором

Цены на товары являются ориентировочными, могут меняться в зависимости от сезона и курса валют.

4340 руб.

Способы оплаты:
  • Безналичный расчет. НДС включен в стоимость товара в размере 20%.
Категория:
Поделиться:

Информация и характеристики

Бренд

Давление, Ру

Тип присоединения

Корпус

Диаметр, мм

Производитель

Тип управления






    Дополнительная информация:

    • Применение: водоснабжение, теплоснабжение, вентиляция, кондиционирование.
    • Номинальное давление: 16 бар.
    • Рабочая температура: от - 15 до + 95°С.
    • Max. и min. t°С работы: от - 20 до + 110°С.
    • Герметичность по ГОСТ 9544-93: класс "А".
    • Производство: Китай.
    • Вес с редуктором: 4,5 кг.


    Размеры:

    • C = 33 мм (строительная длина)
    • Y = 100/110 мм
    • A1 = 117 мм
    • A = 54 мм
    • L = - мм
    • K = - мм
    • B1 = 12,6 мм
    • B2 = 8,86 мм
    • ØG* = 38,1 мм
    • ØE* = 80 мм
    • ØF* = 70 мм
    • ØH* = 48 мм
    • LD = 107 мм
    • A* = 21 мм
    • B* = 26 мм
    • ISO = F-07
    • ØD2 = 90 мм
    • ØE = 70 мм
    • ØFxG = 10(9)x4 мм
    • Lg* = 195 мм
    • Dw = 150 мм
    • K* = 68 мм
    • K' = 45 мм
    Чертеж Затвор поворотный ABRA BUV-VF826D Ду40 Ру16 EPDM с редуктором

    Материалы

    1, 2 Корпус и пробка Чугун FC25 = DIN GG25
    3, 7 Шток Нержавеющая сталь SUS410=AISI410
    4 Седло EPDM
    5 Запорный диск Чугун FCD45 = DIN GGG40/GGG50
    6, 10 Подшипник Армированный PSF/PCU с графитовой вставкой + PTFE
    8 Манжета EPDM
    9 Уплотнительное кольцо NBR
    11 Стопорная шайба-втулка Углеродистая сталь
    12 Редуктор Кованная сталь
