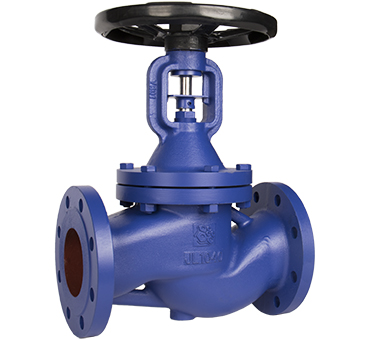

Вентиль запорный Рашворк (Rushwork) 334 Ду32 Ру16 сильфонный чугунный фланцевый

Вентиль запорный Рашворк (Rushwork) 334 Ду32 Ру16 сильфонный чугунный фланцевый

6920 руб.

Способы оплаты:
  • Безналичный расчет. НДС включен в стоимость товара в размере 20%.
Категория:
Поделиться:

Информация и характеристики

Бренд

Давление, Ру

Диаметр, мм

Производитель

Тип присоединения

Тип управления

Корпус






    Дополнительная информация:

    • Рабочая среда: вода, воздух, раствор гликоля, пар.
    • Рабочее давление: 16 бар.
    • Температура рабочей среды: -10... + 250°С.
    • Класс герметичности: «А» по EN ­12266­1.
    • Климатическое исполнение: УХЛ3 по ГОСТ 15150­69.
    • Тип присоединения: фланцевое EN 1092­2.
    • Производство: Россия.
    • Вес: 7,9 кг.

    Размеры:

    • L= 180 мм (строительная длина)
    • D= 140 мм
    • D1= 100 мм
    • D2= 76 мм
    • b-f= 18-2 мм
    • Z-⌀d= 4-19 мм
    		 Чертеж Вентиль запорный Рашворк (Rushwork) 334 Ду32 Ру16 сильфонный чугунный фланцевый

    Материалы

    1 Корпус Чугун JL 1040 (GG 25)
    2 Уплотнение корпуса Сталь 12х13
    3 Диск Сталь 12х13
    4,14 Штифт Сталь 12х13
    5 Сильфон Нерж. сталь (08Х17Н13М2Т)
    6,7,15 Болты Сталь 12х13
    8 Уплотнение Графит
    9 Крышка Чугун JL 1040 (GG 25)
    10 Прокладка крышки Графит
    11 Запорный винт -
    12 Стержень Сталь 12х13
    13 Ограничитель положения Сталь 12х13
    16 Штурвал Сталь 12х13
    17 Гайка -
    18 Масленка -
    		Материалы Вентиль запорный Рашворк (Rushwork) 334 Ду32 Ру16 сильфонный чугунный фланцевый
